Station de rinçage industrielle avec eau déminéralisée

Station de rinçage industrielle avec eau déminéralisée

SPI Énergie réalise des stations de rinçage à l’eau déminéralisée. Ces ensembles mobiles sont utilisés pour faire circuler de l’eau déminéralisée dans les réseaux de tuyauterie afin de retirer d’éventuelles pollutions accumulées dans les circuits durant leur assemblage.

L’eau déminéralisée est stockée dans une réserve.

SPI Énergie réalise des systèmes mobiles de traitement d’air sur-mesure tels que des skids d’air respirable et des skids de génération d’azote.

Fonctionnement d’une station de rinçage avec eau déminéralisée

La mise en circulation est obtenue par une pompe aspirant dans cette réserve. L’eau est acheminée dans le réseau par un jeu de flexibles.

Un filtre est inséré dans le circuit de retour avant le renvoi à la réserve d’eau déminéralisée.

La vitesse de la pompe est réglable de façon à obtenir le débit requis (lui-même dépendant du circuit traité).

Un système de réfrigération maintient la température de l’eau à une température inférieure à 30°C. Le système fonctionne en boucle fermée. Tous les composants ont été sélectionnés pour réduire les pertes de charge de la station. La plage de débit à faire circuler va de 1 à 100 m3/h.

La station est intégrée et organisée sur un châssis mobile. L’équipement devant être implanté sur une surface restreinte, une modélisation CAO sous Solidworks a permis de représenter l’assemblage et indiquer les dimensions générales du skid avant la fabrication en atelier.

Tuyauteries inox par soudure

Nos tuyauteurs ont réalisé l’assemblage et les tuyauteries inox par soudure. Le système déplaçable est manipulable par chariot élévateur ou par anneaux de levage, contrôlé par un organisme notifié.

L’intégration en sous-ensemble pré-monté a permis de qualifier en usine les performances de débit et de pression de la station de rinçage. Une panoplie de test a été spécialement réalisée pour simuler les différents cas de réseaux à traiter. Des vannes manuelles ont été utilisées pour générer les pertes de charge, établir un point de fonctionnement et mesurer le comportement du système de traitement.

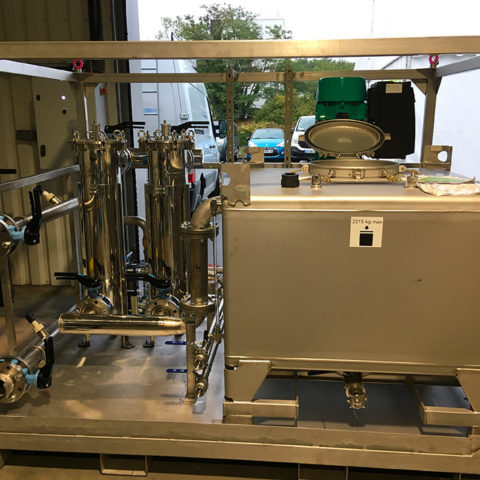

Station de rinçage industrielle
Station de rinçage industrielle
Station de rinçage industrielle
Fabriqué en France
L’intégration en sous-ensemble pré-monté a permis de qualifier en usine les performances de débit et de pression de la station de rinçage
