Skid filtration d’air comprimé industriel

Skid filtration d’air comprimé industriel

Il est nécessaire de traiter l’humidité de l’air comprimé généré par les compresseurs pour les principales raisons suivantes : corrosion des tuyauteries, pollution des réseaux, migration des condensats vers le processus, présence d’eau dans les actionneurs pneumatiques…

Assécheur d’air frigorifique pour centrales d’air comprimé

Les centrales d’air comprimé sont toujours équipées, au minimum, d’un assécheur d’air frigorifique. Celui-ci assure un point de rosée à +3°C indispensable pour supprimer le risque de condensation dans les tuyauteries.

Assécheur d’air par adsorption

Cependant, le processus peut exiger ponctuellement un air plus sec. Il est alors nécessaire d’ajouter sur la ligne d’alimentation d’air un assécheur par adsorption.

Cette solution mobile aura l’avantage d’être dimensionnée uniquement pour un besoin ponctuel plutôt que de surdimensionner la production totale de la centrale d’air comprimé.

SPI Énergie a réalisé un skid de filtration mobile pour répondre aux exigences suivantes :

  • Débit : 1500 Nm3/h
  • Point de rosée : -40°C
  • Critères de taux particulaires et d’humidité

Les composants de traitement d’air

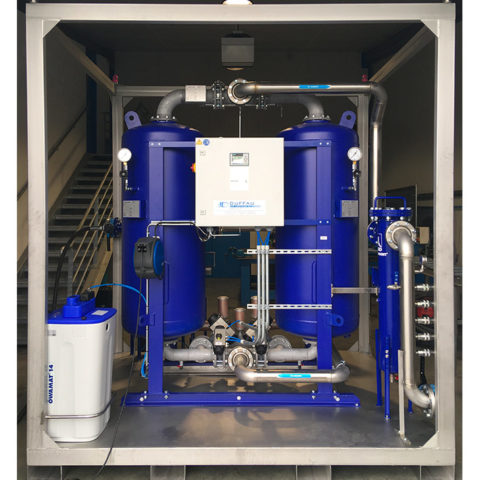

Les composants de traitement d’air sont intégrés sur un châssis mobile en inox 304L équipé de passages de fourches et d’anneaux de levage dont la résistance mécanique a été contrôlée par un organisme notifié lors d’une épreuve de levage en charge.

La chaîne de traitement d’air est constituée de :

  • Filtre micronique
  • Filtre submicronique
  • Sécheur à adsorption avec coffret d’analyse
  • Filtre anti-poussière
  • Traitement des condensats

Une modélisation CAO sous Solidworks a permis de dimensionner le skid, limiter l’encombrement, et simuler l’implantation de cet équipement mobile sur plusieurs zones envisagées dans l’usine.

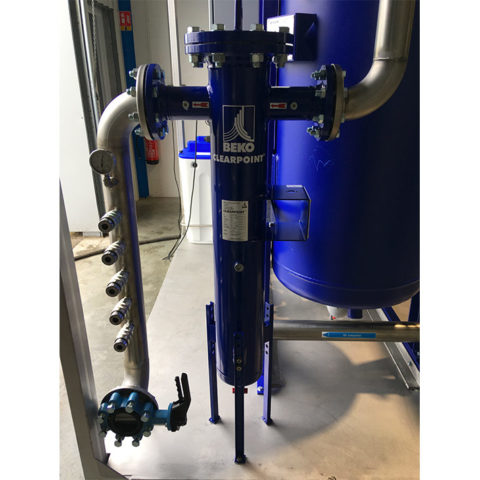

Nos techniciens ont réalisé l’assemblage et la tuyauterie en inox soudée pour connecter les composants et livrer à notre client un système mobile déplaçable. L’interface en entrée est une bride DN80. L’air traité est disponible sur un collecteur avec des raccords rapides. Le point de rosée est asservi pour économiser l’énergie et adapter le débit d’air de régénération en fonction du taux d’utilisation.



Skid filtration d’air comprimé industriel
Skid filtration d’air comprimé industriel
Skid filtration d’air comprimé industriel
Skid filtration d’air comprimé industriel
Fabriqué en France
Nos techniciens ont réalisé l’assemblage et la tuyauterie en inox soudée pour connecter les composants et livrer à notre client un système mobile déplaçable.
